「Parani-SD1000」
製品紹介
![Parani-SD1000](https://intersolutionmarketing.jp/global-image/units/img/2531-0-20201012122106_b5f83cba2d869c.jpg)
Parani-SD1000はClass 1Bluetoothにより、100mの範囲をRS232シリアルケーブル代わりに無線通信を可能にします。
バッテリーパック(オプション品)を付けることにより野外での使用や、電源を取りにくい様々な場面で活躍します。
バッテリーパック(オプション品)を付けることにより野外での使用や、電源を取りにくい様々な場面で活躍します。
特長
○ ドライバーのインストールは不要
○ 本体側のDIPスイッチおよびペアリングボタンで、PCにつながずにボーレート、ハードウェアフロー制御設定が可能
○ ペアリングボタンを使い、2台のParani-SD機器の自動ペアリング設定が可能
○ Windowsユーティリティソフトウェアを使った詳細な通信設定、暗号化、Pinコード認証設定
○ ターミナルソフトウェア経由でATコマンドによる詳細なカスタマイズ設定が可能
○ 8データビット対応* *本製品は7データビットには対応していません。お使いの機器が7ビットの場合は、7データビットの機器のパリティ値をodd(奇数)またはeven(偶数)に設定、そしてParani-SD1000を8データビット、パリティなしに設定します。お使いの7データビット機器が奇数/偶数パリティをサポートしていない場合は使用できません。また、双方のBluetooth通信アダプタがParani-SDシリーズ、またはParani-ESDシリーズのいずれかである必要があります。
○ 本体側のDIPスイッチおよびペアリングボタンで、PCにつながずにボーレート、ハードウェアフロー制御設定が可能
○ ペアリングボタンを使い、2台のParani-SD機器の自動ペアリング設定が可能
○ Windowsユーティリティソフトウェアを使った詳細な通信設定、暗号化、Pinコード認証設定
○ ターミナルソフトウェア経由でATコマンドによる詳細なカスタマイズ設定が可能
○ 8データビット対応* *本製品は7データビットには対応していません。お使いの機器が7ビットの場合は、7データビットの機器のパリティ値をodd(奇数)またはeven(偶数)に設定、そしてParani-SD1000を8データビット、パリティなしに設定します。お使いの7データビット機器が奇数/偶数パリティをサポートしていない場合は使用できません。また、双方のBluetooth通信アダプタがParani-SDシリーズ、またはParani-ESDシリーズのいずれかである必要があります。
![](https://intersolutionmarketing.jp/global-image/units/img/2747-0-20201012123709_b5f83cf6533f80.gif)
RS-232インターフェースに挿すだけで、ケーブルの代わりにBluetoothで通信。
ケーブリングに伴う作業や、ケーブル長による設置場所の制限等からシリアル機器を「解放」します。
ケーブリングに伴う作業や、ケーブル長による設置場所の制限等からシリアル機器を「解放」します。
標準同梱品
![](https://intersolutionmarketing.jp/global-image/units/img/3764-5-20201022155505_b5f912cc9f1abb.jpg)
UPA-G01 ParaniSD用USB電源ケーブル
製品番号:0402107
長さ:25cm
製品番号:0402107
長さ:25cm
![](https://intersolutionmarketing.jp/global-image/units/img/3765-5-20201022155437_b5f912cad56f10.jpg)
SAT-G01R 右巻きスタッブアンテナ
製品番号:0402112
標準アンテナ
製品番号:0402112
標準アンテナ
![](https://intersolutionmarketing.jp/global-image/units/img/3766-5-20201022155512_b5f912cd094369.jpg)
DPA-G01 Parani-SD用DCケーブル
製品番号:0402109
長さ:20cm
製品番号:0402109
長さ:20cm
オプション
![](https://intersolutionmarketing.jp/global-image/units/img/3769-5-20201022155525_b5f912cddb3000.jpg)
DAT-G01R 右巻きダイポールアンテナ
製品番号:0402113
寸法:長さ135mm 直径10mm
3dBi (通信距離200m~300m*双方につけた場合)
Parani-SD1000/SD1100/UD100/ESD1000用
製品番号:0402113
寸法:長さ135mm 直径10mm
3dBi (通信距離200m~300m*双方につけた場合)
Parani-SD1000/SD1100/UD100/ESD1000用
![](https://intersolutionmarketing.jp/global-image/units/img/3770-5-20201022155540_b5f912cec4532f.jpg)
OPA-G01 Parani-SD用AC/DC電源アダプター
製品番号:0402101
4cm × 7cm × 3cm(W×D×H)
重量:180g
製品番号:0402101
4cm × 7cm × 3cm(W×D×H)
重量:180g
![](https://intersolutionmarketing.jp/global-image/units/img/3771-5-20201022155555_b5f912cfbd76b5.jpg)
BPC-G03(BP03)Parani-SD1000用リチウム電池大型
製品番号:0402116
SD1000用リチウムバッテリーです。
製品番号:0402116
SD1000用リチウムバッテリーです。
![](https://intersolutionmarketing.jp/global-image/units/img/3772-5-20201022155603_b5f912d0377aff.jpg)
SEC-G01R, Paraniアンテナ延長ケーブル(15cm)
製品番号: 0402121
お使いの筐体内に製品を組み込み、アンテナを外に出したい時等に使用します。
SD1000/UD100/ESD1000用
製品番号: 0402121
お使いの筐体内に製品を組み込み、アンテナを外に出したい時等に使用します。
SD1000/UD100/ESD1000用
![](https://intersolutionmarketing.jp/global-image/units/img/3773-5-20201022155613_b5f912d0d00f75.jpg)
FM9GD-G01 DB9 オス-オス クロス ジェンダーチェンジャー
製品番号:0402110
オス-オス形状の変換コネクタ(クロス)
製品番号:0402110
オス-オス形状の変換コネクタ(クロス)
![](https://intersolutionmarketing.jp/global-image/units/img/3774-5-20201022155627_b5f912d1b42500.jpg)
BPC-G02(BP02) Parani-SD1000用リチウム電池
製品番号:0402115
Parani-SD1000用薄型リチウムバッテリーです。
製品番号:0402115
Parani-SD1000用薄型リチウムバッテリーです。
![](https://intersolutionmarketing.jp/global-image/units/img/3775-5-20201022155637_b5f912d2509913.jpg)
DAT5-G01R Parani用右巻きダイポールアンテナ 5dbi
製品番号:0402118
寸法:長さ195mm 直径13mm
5dBi (通信距離400m*双方につけた場合)
SD1000/SD1100/UD100/ESD1000用
製品番号:0402118
寸法:長さ195mm 直径13mm
5dBi (通信距離400m*双方につけた場合)
SD1000/SD1100/UD100/ESD1000用
Parani-SD1000専用リチウムバッテリーパックについて
バッテリーの種類 | 容量 | 持続時間 | 充電時間 |
---|---|---|---|
BPC-G02(BP02) | 240mAh | 約4.5時間 | 約2時間 |
BPC-G03(BP03) | 900mAh | 約16.5時間 | 約5時間 |
(注意)
上記バッテリー持続時間、充電時間はあくまでも参考値であり、保証するものではありません。あらかじめご了承ください。製品、取扱、操作などユーザーガイドに記載されている「安全上の注意事項」を必ずお読みいただき、守ってお使いください。
上記バッテリー持続時間、充電時間はあくまでも参考値であり、保証するものではありません。あらかじめご了承ください。製品、取扱、操作などユーザーガイドに記載されている「安全上の注意事項」を必ずお読みいただき、守ってお使いください。
シリアルポートのピン配置
Parani-SD1000のシリアルポートはDCEデバイス互換、標準RS232、DB9メスのインターフェースです。
![DB-9 メスコネクタのピンレイアウト](https://intersolutionmarketing.jp/global-image/units/img/2919-0-20201012134719_b5f83dfd725fbd.gif)
DB-9 メスコネクタのピンレイアウト
表:DB-9 メスコネクタのピン割り当て
ピン番号 | 信号 | 方向 | 説明 |
---|---|---|---|
1 | DCD | 出力 | Bluetooth接続検出 |
2 | TxD | 出力 | 送信データ |
3 | RxD | 入力 | 受信データ |
4 | DSR | 入力 | DTE Ready(データセットレディ) |
5 | GND | ー | Signal Ground(シグナルグランド) |
6 | DTR | 出力 | DCE Ready(データレディ) |
7 | CTS | 入力 | Clear to Send(送信可) |
8 | RTS | 出力 | Request to Send(送信リクエスト) |
9 | Vcc | 入力 |

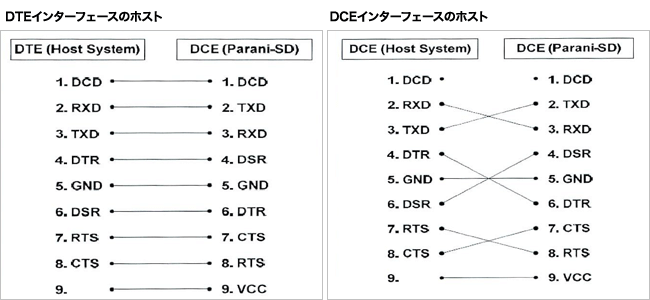

シリアル配線ダイヤグラム
仕様
シリアルインターフェース | データ通信用 DB9メス シリアルポート シリアルデータ通信速度(ボーレート)最大921.6Kbps ハードウェアフロー制御(RTS/CTS)ループバック&全転送(DTR/DSR) 信号:Rx, Tx, RTS, CTS, DTR, DSR, GND, DCD |
---|---|
Bluetooth インターフェース | Bluetooth Version 2.0+EDR Class 1(100m) プロトコル:RFCOMM, L2CAP, SDP プロファイル:SPP(Serial Port Profile) 通信距離(見通しが良い場合): -標準アンテナ同士 100m -標準アンテナ+ダイポールアンテナ 150m -ダイポールアンテナ同士 200m |
最大Tx | +18dBm |
受信感度 | -88dBM |
設定 | Parani Win, Modem AT command set ベアリングボタン, DIPスイッチ ParaniUpdater(ファームウェアアップデート) |
LED表示 | Mode/Connect/RS232-Tx/RS232-Rx/Charge/Low Battery |
電源 | 電源供給:5V〜12VDC 消費電力: 80mA@5VDC (通常時) 150mA@5VDC (ピーク時) |
環境 | 動作時気温:-20℃〜70℃ 保管時気温:-40℃〜85℃ 湿度:90% 結露無きこと |
外寸法(LxWxH) | バッテリーパックなし:68x31x16(mm) バッテリーパックあり:68x31x19.5(mm) |
重量 | バッテリーパックなし:24g バッテリーパックあり:30g |
認証 | TELEC, FCC, CE, MIC,SIG |
製品保証 | 1年間 |
